MAL 시리즈 - 알루미늄 합금 미니 실린더

작동 형식 : 복동 형 튜브 내경 : 20/25/32/40 사양 ① PT 나사 및 G 나사를 준비하고 있습니다. 스트로크 제품 특징 1. 앞면과 뒷면 커버는 실린더 튜브에 나사 결합되어 있습니다. 2. 피스톤 씰은 소형 크기와 오일 저장 기능을 가진 특별한 모양의 양방향 씰링 구조를 채택합니다 ....

제품 소개

작동 유형 : 복동

튜브 내경 : 20/25/32/40

사양

튜브 내경 (mm)	20	25 명	32		40
작동 유형	복동
유동체	공기 (40um 필터 엘리먼트로 필터링 됨)
작동 압력	0.1 ~ 1.0MPa (15 ~ 145psi) (1.0 ~ 10.0bar)
보증 압력	1.5MPa (215psi) (15bar)
온도 ℃	-20 ~ 70
속도 범위 mm / s	30 ~ 800
스트로크 허용차	0 ~ 150 ^+1.0 ₀ > 150 ^+1.4 ₀
쿠션 타입	범퍼
구경 ①	PT1 / 8			PT1 / 4

① PT 나사와 G 나사를 사용할 수 있습니다.

행정

튜브 내경 (mm)	표준 획	맥스. 행정	허용 스트로크
20	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1000
25 명	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1000
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1500
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1500

제품 기능

1. 전면 및 후면 덮개가 실린더 튜브에 나사 결합됩니다.

2. 피스톤 씰은 특수한 모양의 양방향 씰링 구조를 채택하여 크기가 작고 오일 저장 기능이 우수합니다.

3. 전면 커버는 우수한 윤활 및 안내 능력을 갖춘 자체 윤활 베어링 가이드를 채택합니다.

4. 다중 후방 커버 방식으로 실린더 설치가 더욱 편리합니다.

5. 다양한 실린더를 선택할 수 있습니다.

주요 부품의 내부 구조 및 재질

아니.	목	자료	아니.	목	자료
1	나사	탄소강	9	틈 메우는 물건	NBR
2	피스톤로드	S45C 경질 크롬 도금 연삭로드	10	O 링	NBR
삼	전면 커버 O 링	NBR	11	피스톤 오링	NBR
4	부싱	내마모성 재료	12	피스톤	알루미늄 합금
5	롭 커버 너트	탄소강	13	착용 반지	내마모성 재료
6	롭 커버	알루미늄 합금	14	플랫 가스켓	쾌삭강
7	O 링	NBR	15 명	육각 구멍 나사	탄소강
8	신체	알루미늄 합금	16	뒷 표지	알루미늄 합금

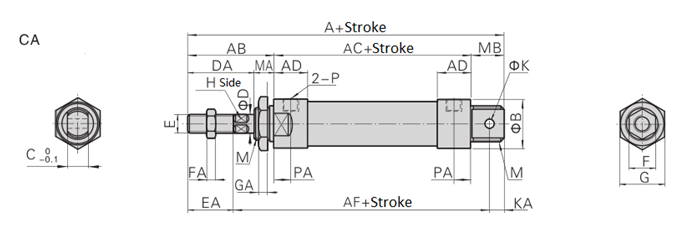

치수

튜브 내경 /목	에이	AB	교류	광고	AF	비	기음	디	검사	엠	엄마	MB
20	131	40	70	16	102	29	16	8	28	M22 * 1.5	12	21
25 명	135	44	70	16	104	34	16	10	30	M22 * 1.5	14	21
32	141	44	70	16	107	39.5	16	12	30	M24 * 2.0	14	27
40	165	46	92	22	129	49.5	20	16	32	M30 * 2.0	14	27

튜브 내경 /목	이자형	EA	에프	파	지	조지아 주	H	케이	카	피	아빠
20	M8 * 1.25	20	12	6	29	7	6	8	9	PT1 / 8	8
25 명	M10 * 1.25	22	17	6	29	7	8	8	9	PT1 / 8	8
32	M10 * 1.25	22	17	6	32	8	10	10	12	PT1 / 8	8
40	M12 * 1.25	24	17	7	41	9	14	12	12	PT1 / 4	11
