이온화 진공 게이지의 원리

저압 가스에서, 가스 분자의 이온화에 의해 생성 된 양이온의 수는 가스의 압력에 비례한다. 이온화 진공 게이지는 측정되는 가스의 압력이 특정 조건 하에서 가스의 이온화에 의해 생성 된 이온화 된 흐름에 비례한다는 원리에 기초한 진공 측정기구이다.

이온 발생의 다른 방법에 따르면, 뜨거운 음극에 의해 가스를 이온화하는 진공 게이지는 전자를 방출하고, 뜨거운 음극 이온화 진공 게이지라고 불리고, 뜨거운 음극 게이지 튜브는 측정 장비로 구성됩니다. 측정 장비는 게이지 튜브 전원 공급 장치와 전송 전류 조절기, 이온 전류 측정 증폭기로 구성됩니다. 뜨거운 음극 이온화 게이지는 측정 된 진공 시스템과 연결됩니다.이 진공 시스템은 음극, 게이트 및 수집기가있는 3 극관입니다. 콜렉터 전위는 캐소드 네거티브 포텐셜에 상대적이며, 그리드는 캐소드 포지티브 포텐셜에 상대적이다. 이온화 게이지가 대전되고 가열 될 때, 캐소드는 전자를 방출하고 그리드에 도달하는 과정에서 가스 분자와 충돌하여 양이온과 전자의 이온화를 일으킨다. 방출 전류가 고정되면, 양이온의 수는 시험 가스의 압력에 비례한다. 양이온이 수집 된 후에, 양이온은 측정 회로에 의해 증폭되고, 측정 될 진공도는 승인 미터에 의해 판독 될 수있다.

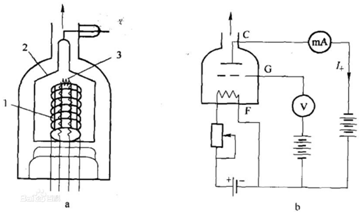

열 음극 이온화 게이지는 실린더 모양의 플레이트 (이온 콜렉터) C, 그리드 G 및 F로 구성된 그리드 음극 필라멘트 네트워크의 중앙에 위치하는 그림 A와 같은 3 극관 게이지와 유사합니다. 실린더 형 플레이트는 애노드 그리드 외부에있다.

그림 b는 외부 제어 회로이며 그리드 전위는 + 100 ~ + 300V이며 플레이트 전위는 0 ~ -50V입니다. 전기 가열 후 음극 필라멘트 F의 전자를 방출합니다. 애노드 그리드 G가 양의 전압 일 때, 방출 된 전자는 가속되고, 전자는 내부 가스 분자와 충돌하여, 가스 분자 이온화, 가스 압력이 커지며, 가스 밀도가 커지고, 충돌 기회가 많아지고, 더 긍정적 인 이온의 결과. 원통형 판의 양이온은 음극의 작용하에 음이온의 작용에 의해 판 전류의 형성을 끌어 당기고, 분자 가스 밀도 (즉, 압력이 클수록)가 클수록 판 전류가 커지고, 반대로 작다. 측정 범위의 플레이트 전류는 측정 된 압력에 비례합니다.

진공 시스템이 대기를 노출 시키면 이온화 게이지 유리 거품과 전극 표면의 많은 가스를 흡수합니다. 진공 환경에서는 가스가 다시 방출되어 측정의 정확성에 영향을줍니다. 이 효과를 없애기 위해서는 게이지 튜브를 측정하기 전에 반드시 가스를 제거해야합니다. 이온화 게이지는 고주파 유도 가열 또는 전자 충격을 사용하는 플레이트 전극을 사용하면서 측정 전에 가스가 방출되는 동안, 가스 제거에 대한 베이킹 방법을 사용합니다. 즉, 필라멘트 및 그리드에 에너지를 공급하고 가열 할 수 있습니다. 일반 이온화 진공 게이지는 진공도가 1 × ^10-2 이상일 때 가스 제거 기능이 있습니다. Pa, 사양에 따라 이온화 게이지를 탈기하는 것.
