진공 플랜지의 3 가지 공통 사양 (CF / KF / ISO)

1. Conflat Flang (CF 플랜지)은 초고 진공에서 사용되는 플랜지 연결의 일종입니다. 그것은 고온 베이킹을 견딜 수있는 금속 고정 밀봉의 일종입니다.

● CF 진공 조인트는 초고 진공 응용 분야에 적합합니다. 공칭 직경은 DN16, 40, 63, 100, 160, 200, 250입니다.

● 제조 표준에는 ISO 3669가 포함됩니다.

● 해당 진공도는 최대 10 ^-12 mbar입니다.

● 플랜지 밀봉재 : Viton, PTFE, 구리 등

● 플랜지 재질 : 304, 316 스테인레스 스틸 등

● CF 진공 커넥터는 플랜지, 구리 링으로 구성됩니다.

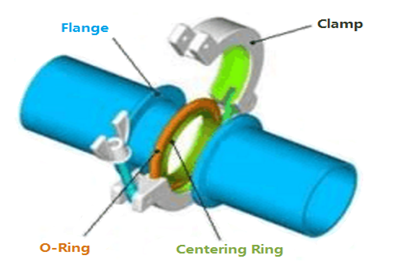

2. KF 는 진공 시스템에 적용되는 빠른 언 로딩 플랜지입니다. 그것은 대칭 적으로 분포 된 두 개의 KF 플랜지, O- 링, 센터링 브래킷 및 클램프로 구성됩니다. 다른 공구를 사용할 필요가 없습니다. 단순히 손으로 디스크 너트를 비틀어 연결을 느슨하게하거나 조입니다.

● KF 진공 조인트는 작은 크기의 고속 장착 플랜지 조인트입니다. 공칭 직경 크기에는 DN 10, 16, 25, 40, 50이 포함됩니다.

● 제조 표준에는 DIN 28403, ISO 2861이 포함됩니다.

● 해당 진공도는 최대 10 ^-8 mbar입니다.

● 플랜지 밀봉재 : Viton, Buna, Silicone, EPDM, Al 등

● 플랜지 재질 : 304, 316 스테인레스 스틸

● KF 진공 커넥터는 플랜지, 클램프, O- 링 및 센터 링으로 구성됩니다.

3. ISO 플랜지 및 배관은 대기압에서 고진공까지 다양한 용도로 사용할 수 있습니다. 튜브의 지름은 50mm (2 인치) 이상입니다. Viton O-ring을 사용하면 150 ℃에서 구울 수 있습니다. 일반적으로 사용되는 두 가지 유형의 ISO 플랜지는 ISO-K 및 ISO-F입니다.

● ISO-K 및 ISO-F 진공 조인트는 대형 진공 조인트입니다. 공칭 직경 크기에는 DN 63, 100, 160, 200, 250, 320, 400, 500 및 630이 포함됩니다.

● 제조 표준에는 DIN 28404 , ISO 1609가 포함됩니다.

● 진공도가 최대 10 ^-8 mbar 인 경우에 적용 할 수 있습니다.

● 플랜지 밀봉재 : Viton, Buna, Silicone, EPDM, Al 등

● 플랜지 재질 : 304, 316 스테인레스 스틸

(1) ISO-K 진공 커넥터는 플랜지, 클램프, O- 링 및 센터 링으로 구성됩니다.

(2) ISO-F 진공 커넥터는 플랜지, O- 링 및 센터 링으로 구성됩니다. ISO-K와의 차이점은 플랜지가 볼트 체결 된 것입니다.
